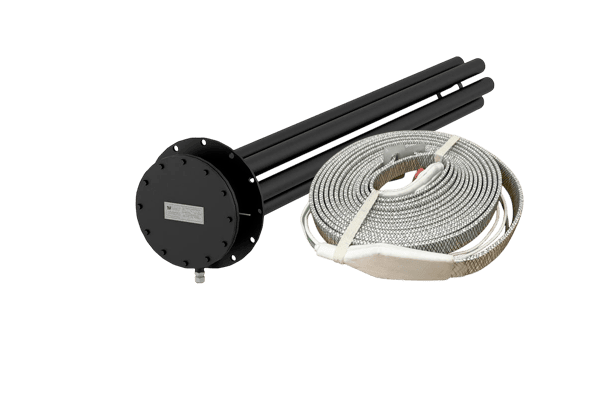

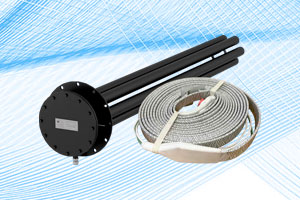

Взрывозащищенные нагреватели: стандарты и применение

Эксплуатация взрывозащищенных ТЭНов

Взрывозащищенные нагреватели — это ТЭНы и другие виды нагревательных элементов, предназначенные для работы в зонах с повышенной взрывоопасностью, где присутствуют горючие газы, пары или пыль. Их основное назначение — обеспечить требуемый нагрев технологических сред, полностью исключая риск воспламенения окружающей атмосферы из-за таких факторов, как искрообразование, чрезмерный перегрев поверхности или нарушение целостности конструкции. Такие нагреватели применяются на объектах нефтехимической, газовой и химической промышленности, а также в установках для производства и хранения битума.

Особенности эксплуатации в зонах с повышенной взрывоопасностью

Классификация взрывоопасных зон строго регламентирована и зависит от частоты и продолжительности присутствия горючих веществ; например, зона 0 (по ATEX/IECEx) характеризуется постоянным наличием взрывоопасной смеси, тогда как зона 2 предполагает лишь редкое и кратковременное ее появление. Конструкция взрывозащищенных ТЭНов разрабатывается с учетом специфики каждой зоны: их корпуса выполняют роль барьера, исключающего контакт потенциальных источников зажигания — искрящих элементов или перегретых частей — с внешней взрывоопасной средой. Ключевым параметром является температура поверхности ТЭНа, которая в любом режиме работы, включая аварийные ситуации, должна оставаться ниже температуры самовоспламенения обращающихся в зоне установки веществ.

Применение обычных ТЭНов во взрывоопасных зонах может привести к катастрофическим последствиям. Любое повреждение изоляции или возникновение короткого замыкания внутри нагревателя в стандартном исполнении может привести к искрообразованию, которое мгновенно воспламенит окружающую горючую смесь. Не менее опасно превышение температуры поверхности корпуса выше точки самовоспламенения. Также агрессивные среды вызывают коррозию и разгерметизацию обычных ТЭНов, что не только выводит их из строя, но и создает риск утечки токсичных или легковоспламеняющихся продуктов, усугубляя опасность.

Основные стандарты и нормативы

Международные и российские стандарты:

• ATEX (Европейский Союз): Директива 2014/34/EU устанавливает обязательные требования к проектированию, производству и размещению на рынке оборудования и защитных систем, предназначенных для применения во взрывоопасных средах.
• IECEx (Международная система): Глобальная система сертификации электрооборудования для взрывоопасных сред, признаваемая и облегчающая поставки в более чем 40 стран-участниц.
• ГОСТ Р 51330 (Российская Федерация): Серия национальных стандартов, гармонизированных с международными стандартами МЭК 60079, детально регламентирующих все аспекты взрывозащиты электрооборудования.

Классификация основных типов взрывозащиты:

• Ex d (Взрывонепроницаемая оболочка): Корпус оборудования сконструирован таким образом, чтобы выдержать внутренний взрыв горючей смеси без повреждений и предотвратить передачу взрыва во внешнюю взрывоопасную среду.
• Ex e (Повышенная безопасность): Конструктивные меры, применяемые к электрооборудованию, исключающие возможность возникновения опасных температур, искрения и дугообразования в нормальных рабочих условиях и при предусмотренных стандартом отклонениях.
• Ex p (Продувка под избыточным давлением): Метод защиты, при котором внутрь оболочки оборудования непрерывно или периодически подается защитный газ (обычно воздух или инертный газ) под избыточным давлением, предотвращающее проникновение внешней горючей среды внутрь корпуса.

Маркировка нагревательного элемента должна содержать исчерпывающие характеристики его взрывозащитных свойств, таких как уровень защиты, группа газа, температурный класс, подтвержденных обязательной сертификацией через испытания на удар, термостойкость и герметичность в аккредитованных лабораториях.

Конструктивные особенности взрывозащищенных ТЭНов

Надежность взрывозащищенных ТЭНов закладывается на этапе проектирования и производства через применение специальных конструктивных решений и материалов. Корпуса изготавливаются из толстостенных труб высококачественной нержавеющей стали или титана. Такие трубы обеспечивают высокую механическую прочность и исключительную коррозионную стойкость.

Герметизация токоведущих выводов достигается применением керамических втулок и заливкой специальными термостойкими эпоксидными компаундами, полностью исключающими проникновение внешней среды внутрь оболочки. Все внутренние соединения выполняются сваркой, чтобы избежать контактов, способных искрить. Нагревательная спираль надежно изолируется от корпуса высокоплотным периклазом, сохраняющим свои диэлектрические свойства при температурах до +1000°C, а кабельные вводы имеют двойную изоляцию и виброустойчивую конструкцию для предотвращения истирания.

Взрывозащищенные ТЭНы для химических производств

В химической и нефтехимической отраслях взрывозащищенные ТЭНы незаменимы для нагрева реакционных масс в автоклавах и реакторах, сушки порошков в сушильных камерах или поддержания температуры в емкостях с высокоагрессивными средами, такими как концентрированные кислоты, щелочи, растворители или сероводородсодержащие потоки. К материалам корпусов и уплотнений предъявляются экстремальные требования по химической стойкости. Для работы в среде сероводорода, хлора или горячей азотной кислоты часто применяются сплавы на никелевой основе, такие как Хастеллой C-276 или Инконель 625.

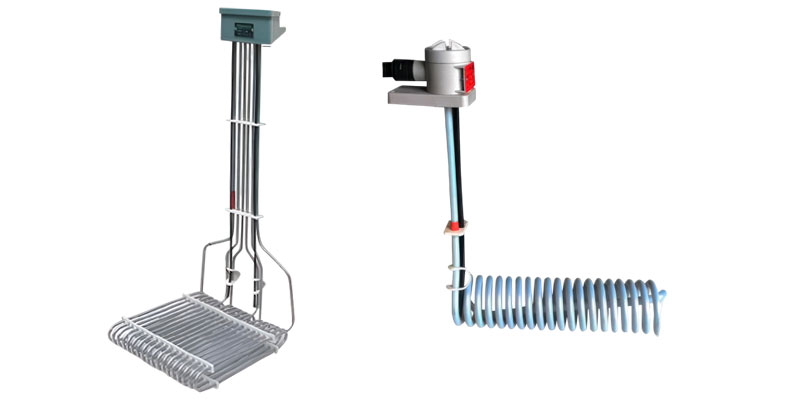

Пример ТЭНов для химических производств

ТЭНы для нагрева битума

Нагрев битума предъявляет специфические требования к электронагревателям из-за рабочей температуры до +300°C, склонности битума к коксованию и его абразивных свойств. Взрывозащищенные ТЭНы для битумных котлов и циркуляционных систем оснащаются усиленной термостойкой изоляцией из периклаза высшего сорта и конструктивными мерами, препятствующими осаждению кокса на активной поверхности нагрева. Корпуса обычно изготавливаются из углеродистой стали марки 20 или 20Х13 с нанесением алюмоцинкового покрытия для повышения коррозионной стойкости в условиях конденсации паров. Мощность таких ТЭНов может достигать 100 кВт при стандартном напряжении питания 380 В. Для обеспечения длительной и безопасной эксплуатации требуется регулярное техническое обслуживание, включающее ежемесячный контроль состояния электрической изоляции и периодическую механическую очистку нагревательных элементов от слоя коксовых отложений, ухудшающих теплопередачу.

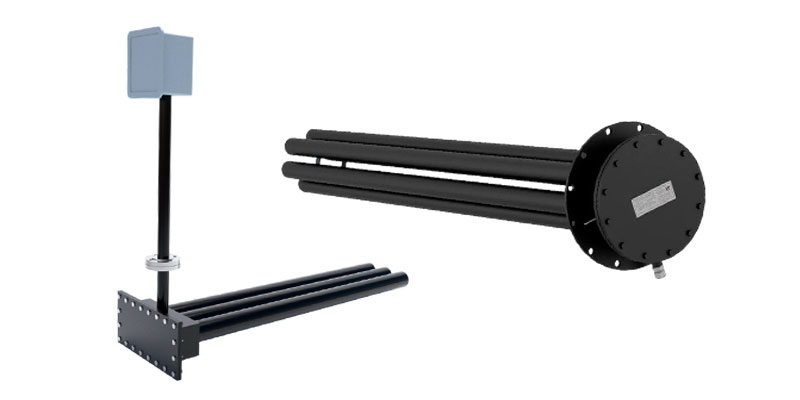

Примеры врезных и погружных ТЭНов для нагрева битума

Взрывозащищенные нагревательные ленты

Помимо ТЭНов, для обогрева трубопроводов, резервуаров и технологического оборудования с легковоспламеняющимися жидкостями и газами широко применяются взрывозащищенные нагревательные ленты. Эти гибкие системы обычно основаны на саморегулирующемся нагревательном кабеле, заключенном в защитную оболочку из фторполимера или силиконизированного стекловолокна. Их главное преимущество — возможность монтажа на поверхности сложной геометрии, где установка жестких ТЭНов затруднена или невозможна. Саморегулирующийся эффект, при котором мощность нагрева автоматически снижается при повышении температуры поверхности ленты, обеспечивает безопасность и энергоэффективность, предотвращая локальный перегрев.

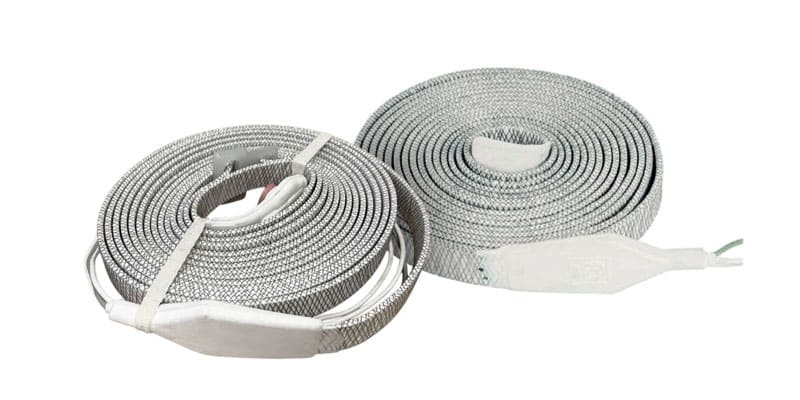

Взрывозащищенные нагревательные ленты

Монтаж и эксплуатация взрывозащищенных нагревательных элементов

Правильный монтаж и эксплуатация являются неотъемлемой частью обеспечения взрывозащиты всей системы. Установка ТЭНов в технологические аппараты должна производиться через взрывозащищенные кабельные вводы с соответствующим типом защиты и правильно подобранными термостойкими уплотнительными кольцами, обеспечивающими необходимую степень защиты IP и герметичность соединения. Надежное защитное заземление корпуса ТЭНа с сопротивлением контура не более 4 Ом в соответствии с ПУЭ является обязательным требованием для отвода статического электричества и обеспечения электробезопасности.

Регламентное обслуживание включает непрерывный или периодический контроль температуры рабочей зоны и поверхности нагревателя, плановую замену уплотнителей и регулярную проверку сопротивления изоляции для выявления возможных дефектов на ранней стадии.

Итог

Внедрение сертифицированных взрывозащищенных ТЭНов приносит комплекс значимых преимуществ. Главным из них является кардинальное повышение уровня промышленной безопасности, позволяющее снизить риск возникновения пожаров и взрывов на опасных производственных объектах на порядки; по данным Ростехнадзора, корректное применение такого оборудования снижает вероятность аварий, связанных с источниками зажигания, более чем на 90%. Высокая надежность и стойкость к агрессивным средам обеспечивают длительный срок службы нагревателей, достигающий 10-15 лет даже в тяжелых условиях химических производств. Экономическая эффективность выражается в существенном сокращении затрат, связанных с аварийными остановками производства, дорогостоящим ремонтом оборудования и компенсационными выплатами.
