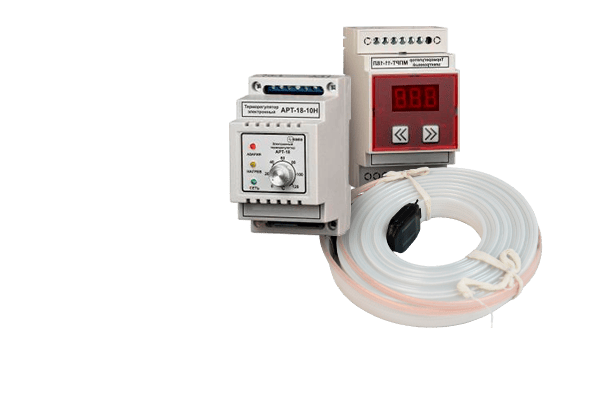

Подбор терморегулятора для ленточных нагревателей
Как подобрать терморегулятор для ленточного нагревателя, чтобы точно поддерживать заданную температуру и не перегружать систему? Разбираем, какие параметры нагревателя необходимо учитывать, как рассчитать мощность и ток нагрузки, выбрать подходящий тип терморегулятора и правильно установить датчик температуры.
Для ленточного нагревателя терморегулятор подбирают по напряжению, мощности и току нагрузки, требуемому диапазону температур и типу датчика. При выборе учитывают конструкцию и количество нагревательных лент: если суммарная нагрузка превышает возможности терморегулятора, используют дополнительное электромеханическое или твердотельное реле. Датчик устанавливают в зоне, температуру которой необходимо контролировать, чтобы обеспечить точное поддержание заданного режима и снизить риск перегрева.
Что такое терморегулятор для ленточных нагревателей
Терморегулятор для ленточного нагревателя — это устройство, которое автоматически контролирует и поддерживает заданную температуру. Он получает данные от температурного датчика, сравнивает фактическое значение с установленным и в зависимости от результата управляет подачей питания на нагревательную ленту.
Терморегулятор используют, когда важно не просто включить нагрев, а поддерживать определенную температуру в течение всего рабочего процесса. Например, ленточный нагреватель может применяться для нагрева поверхностей оборудования, трубопроводов, емкостей, пресс-форм и других элементов. В каждом случае требуется определенный температурный режим.
Как терморегулятор регулирует температуру нагревательной ленты
Принцип работы системы можно представить следующим образом:
- Датчик температуры измеряет температуру нагреваемой поверхности или рабочей зоны.
- Полученное значение передается на терморегулятор.
- Устройство сравнивает фактическую температуру с заданной.
- Если температура ниже установленной, терморегулятор подает питание на нагреватель.
- После достижения заданного значения нагрев отключается или переводится в режим, необходимый для его поддержания.
- При снижении температуры цикл повторяется.
Таким образом, нагревательная лента работает не постоянно, а в зависимости от текущей температуры. Это позволяет поддерживать заданный режим без постоянного ручного контроля.
Почему важно поддерживать постоянную температуру
Температура нагревательной ленты влияет на эффективность и стабильность технологического процесса. Недостаточный нагрев может привести к тому, что оборудование или рабочая поверхность не достигнут необходимой температуры. Перегрев, в свою очередь, способен вызвать повреждение нагревателя, теплоизоляции или нагреваемого материала.
Использование терморегулятора позволяет поддерживать температуру в заданном диапазоне и уменьшает риск перегрева. При этом важно правильно подобрать не только сам регулятор, но и температурный датчик, а также учитывать мощность и рабочие параметры нагревательной ленты.
Чем терморегулятор отличается от выключателя и реле
Обычный выключатель только замыкает или размыкает электрическую цепь. Он не измеряет температуру и не может самостоятельно определить, когда нагрев необходимо отключить.
Реле также используется для коммутации электрической нагрузки, однако само по себе оно не контролирует температуру. Реле может быть исполнительным элементом системы автоматического регулирования, получая команду от терморегулятора.
Терморегулятор объединяет контроль температуры с управлением нагревом: он получает данные от датчика и на их основании включает или отключает нагреватель. Поэтому для ленточных нагревателей, работающих в заданном температурном режиме, терморегулятор позволяет автоматизировать процесс и поддерживать стабильные условия нагрева.
Какие параметры учитывать при выборе терморегулятора
При подборе терморегулятора для ленточного нагревателя необходимо учитывать не только требуемую температуру, но и электрические характеристики нагревателя, количество зон и особенности его конструкции.
| Параметр | Что учитывать при подборе |
|---|---|
| Напряжение | Должно соответствовать напряжению питания нагревательной ленты, например 220 В. |
| Мощность | Определяют мощность одного или нескольких подключаемых нагревателей. |
| Допустимый ток | Выход терморегулятора должен выдерживать ток нагрузки. Для его расчета используют формулу I = P / U, где P — мощность, U — напряжение. |
| Диапазон температур | Должен соответствовать рабочей температуре нагревательной ленты и требуемому режиму нагрева. |
| Количество зон | При независимом контроле нескольких зон может потребоваться отдельный канал регулирования для каждой. |
| Тип нагревателя | Учитывают конструкцию, способ монтажа и особенности конкретной ленточной системы нагрева. |
| Температурный датчик | Выбирают с учетом контролируемого объекта и места установки: поверхности оборудования, нагревателя или рабочей среды. |
Например, для ленточного нагревателя мощностью 2 кВт при напряжении 220 В расчетный ток составляет около 9,1 А. Допустимый ток терморегулятора должен соответствовать параметрам нагрузки с учетом рекомендаций производителя. Если суммарная мощность нагревателей превышает допустимую нагрузку регулятора, используют дополнительное коммутационное устройство.
Важно учитывать и конструкцию нагревательной ленты: ее мощность, рабочую температуру, размеры и способ установки. Поэтому терморегулятор подбирают не только по температурному диапазону, но и по электрическим параметрам конкретного нагревателя.
Какие виды терморегуляторов подходят для ленточных нагревателей
Для ленточных нагревателей используют механические и электронные терморегуляторы. Механические устройства отличаются простой конструкцией и подходят для задач, где не требуется высокая точность поддержания температуры. Электронные модели работают совместно с температурным датчиком и позволяют точнее контролировать нагрев.
Терморегуляторы с датчиком температуры измеряют фактическую температуру контролируемой зоны и автоматически корректируют работу нагревателя. В зависимости от модели датчик может контролировать температуру поверхности оборудования, самого нагревателя или рабочей среды
Для более точного контроля применяют цифровые контроллеры температуры. Они позволяют задавать необходимое значение и отслеживать текущую температуру на дисплее. Такие устройства используют в оборудовании, где важно поддерживать стабильный температурный режим.
Терморегулятор рассчитан на коммутацию ограниченного тока — его встроенное реле не предназначено для больших нагрузок. Если ток нагревательной ленты (или группы лент) выходит за паспортные пределы терморегулятора, напрямую подключать нагрузку нельзя: контакты быстро износятся или сгорят. Чтобы этого избежать, используют промежуточное реле — электромеханическое или твердотельное (SSR). Принцип простой: терморегулятор лишь «отдаёт команду» на включение/отключение (замыкая управляющую цепь), а силовую нагрузку переключает уже внешнее реле.
Тип терморегулятора выбирают с учетом требуемой точности, мощности нагревателя, способа управления и условий эксплуатации. Чем выше требования к стабильности температуры, тем более точную систему регулирования следует использовать.

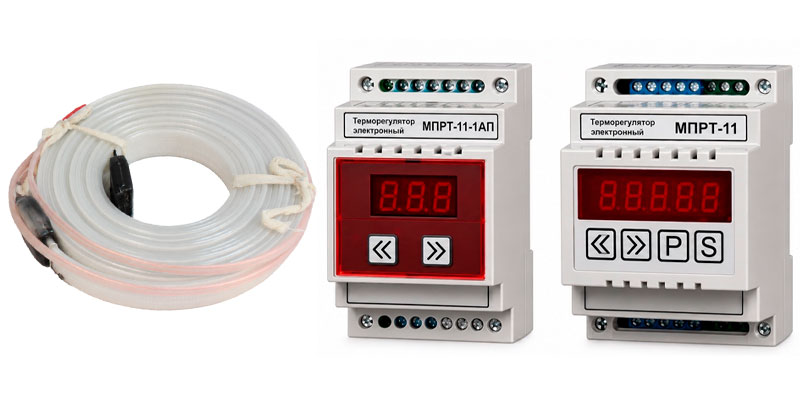

Электронные терморегуляторы для ленточного нагревателя
Как работает терморегулятор с ленточным нагревателем
Работа системы начинается с измерения температуры. Датчик устанавливают на контролируемую поверхность или элемент оборудования, после чего он передает текущее значение терморегулятору. Терморегулятор сравнивает измеренную температуру с заданной. Если она ниже установленного значения, устройство включает нагреватель. После достижения нужной температуры подача питания отключается или регулируется, а при последующем снижении температуры нагрев снова включается.
Расположение датчика напрямую влияет на точность регулирования. Если он находится слишком далеко от зоны нагрева, показания могут отличаться от фактической температуры контролируемой поверхности. Поэтому датчик устанавливают в точке, температура которой должна поддерживаться в заданном диапазоне.
Автоматическое регулирование позволяет не оставлять ленточный нагреватель включенным постоянно. При достижении установленной температуры нагрев прекращается, что снижает вероятность перегрева самой ленты и нагреваемого оборудования. При этом защита от перегрева зависит от правильного подбора и установки терморегулятора и датчика.
Как подобрать терморегулятор по мощности нагревателя
Выбирая терморегулятор, важно не просто «попасть» в мощность нагревателя — нужно учитывать реальные электрические параметры всей подключаемой нагрузки. Если у вас не одна нагревательная лента, а несколько, ориентироваться надо на их суммарную мощность: именно она определяет, какую нагрузку придётся коммутировать терморегулятору.
Для одинаковых лент общую мощность считают простым сложением:
Pобщ=P1+P2+...+Pn
Но для подбора устройства важнее не сама мощность, а ток, который будут потреблять нагреватели. Его рассчитывают по формуле:
I=P/U
Где I — ток в амперах (А), P — суммарная мощность в ваттах (Вт), а U — напряжение сети в вольтах (В).
Покажем на примере. Допустим, вы планируете подключить три нагревательные ленты по 1 кВт каждая к сети 220 В. Суммарная мощность составит 3 кВт. Считаем ток:
I=3000 Вт/220 В≈ 13,6 А. Именно этот ток (около 13,6 А) должен выдерживать выход терморегулятора — и лучше с небольшим запасом.
Паспортные характеристики терморегулятора (максимальный ток и/или максимальная мощность) обязательно должны покрывать расчётные значения. Если ток нагрузки окажется выше допустимого, контакты реле внутри терморегулятора будут перегреваться, быстро изнашиваться и в итоге выйдут из строя. Можно ли подключить несколько лент к одному терморегулятору? Да, но при двух условиях:
- суммарные электрические параметры (прежде всего ток) укладываются в допустимую нагрузку устройства;
- все зоны обогрева будут работать по одному температурному режиму — ведь терморегулятор управляет всеми подключёнными лентами одновременно, ориентируясь на показания одного датчика.

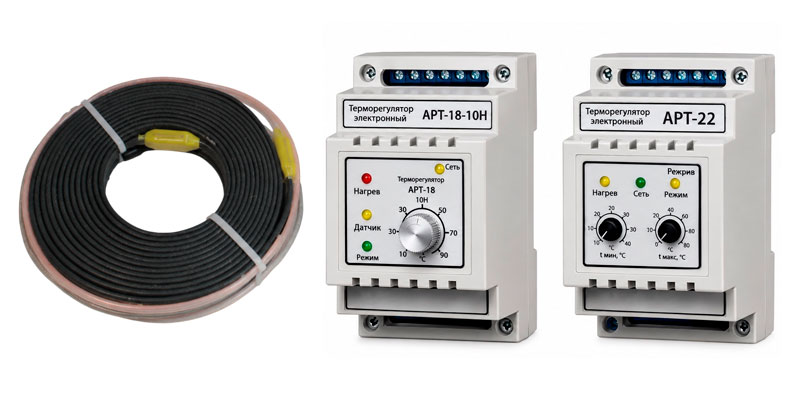

Механические терморегуляторы для ленточного нагревателя
Часто задаваемые вопросы:
Можно ли подключить ленточный нагреватель без терморегулятора?
Технически нагреватель можно подключить напрямую к источнику питания, но в таком случае температура не будет автоматически контролироваться. Для поддержания заданного режима и снижения риска перегрева рекомендуется использовать терморегулятор.
Какой терморегулятор выбрать для нагревательной ленты 220 В?
Выбирают устройство, рассчитанное на напряжение 220 В и соответствующее мощности и току нагревательной ленты. Также учитывают необходимый диапазон регулирования температуры и тип температурного датчика.
Сколько нагревателей можно подключить к одному терморегулятору?
Количество зависит от допустимой нагрузки терморегулятора и суммарной мощности нагревателей. Несколько лент можно подключить к одному устройству, если они должны работать при одинаковой температуре и общая нагрузка не превышает допустимую.
Где правильно устанавливать датчик температуры?
Датчик размещают в зоне, температуру которой необходимо контролировать. Для нагрева поверхности его устанавливают непосредственно на контролируемом участке, обеспечивая надежный тепловой контакт.
Можно ли использовать один терморегулятор для нескольких зон нагрева?
Можно, если всем зонам требуется одинаковый температурный режим и электрическая нагрузка соответствует возможностям устройства. Если зоны должны нагреваться до разных температур, для них обычно используют отдельные каналы регулирования.
Что учитывать при выборе терморегулятора для нагревательной ленты?
Основные параметры — напряжение, мощность и ток нагревателя, диапазон рабочих температур, количество зон, тип датчика и способ управления нагрузкой. При большой мощности может потребоваться дополнительное реле или твердотельное реле.
Итог
Терморегулятор является важной частью системы управления ленточным нагревателем: он позволяет автоматически поддерживать заданную температуру и предотвращать избыточный нагрев. При выборе устройства необходимо учитывать характеристики нагревательной ленты, прежде всего напряжение, мощность, ток нагрузки и рабочий диапазон температур. Не менее важны подходящий температурный датчик и его правильная установка.
Если параметры нагревателя или суммарная нагрузка нескольких лент превышают возможности терморегулятора, применяют дополнительное коммутационное устройство. Правильно подобранная система регулирования обеспечивает стабильную работу нагревателя, точное поддержание температуры и более безопасную эксплуатацию оборудования.
