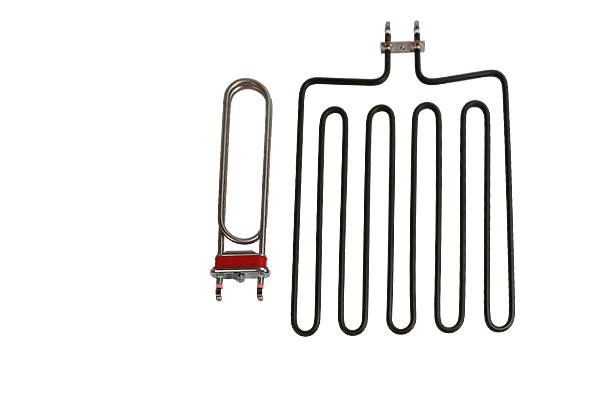

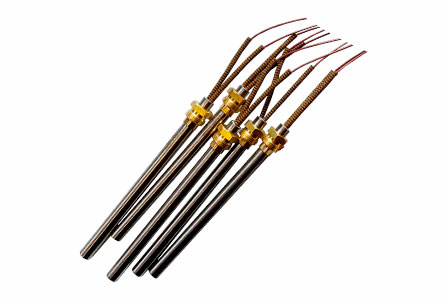

Нагревательные элементы для модернизации старого оборудования: как заменить снятые с производства ТЭНы

В промышленном и технологическом оборудовании трубчатые электронагреватели (ТЭНы) являются ключевыми элементами, от которых напрямую зависит стабильность тепловых процессов. Однако со временем возникает ситуация, когда нагреватели выходят из строя, устаревают или становятся недоступными для приобретения. В таких случаях простая замена «по мощности» оказывается недостаточной — требуется учитывать конструктивные особенности, условия эксплуатации и теплотехнические параметры системы.

На практике подбор или замена ТЭНа почти всегда связаны с необходимостью инженерной адаптации. Это особенно актуально для нестандартных решений, импортного оборудования или установок, работающих в сложных условиях.

Типовые ситуации, когда требуется замена нестандартных или снятых с производства ТЭНов

• Устаревшее оборудование — сюда относятся старые печи, сушильные шкафы и термокамеры, где оригинальные ТЭНы больше не выпускаются. Проблема обычно в уникальной геометрии и отсутствии запчастей, поэтому требуется изготовление по образцу и аккуратный подбор параметров.
• Баки, резервуары и агрессивные среды — в водогрейных, масляных и химических емкостях ТЭНы выходят из строя из-за коррозии или протечек. Здесь ключевое — правильный материал оболочки и совместимость с рабочей средой, иногда с доработкой креплений.
• Импортное и специализированное оборудование — на производственных линиях и машинах замена нужна из-за дороговизны или недоступности оригинальных деталей. Часто приходится адаптировать аналоги под местные электрические и механические стандарты.
• Тяжёлые условия эксплуатации — высокие температуры, вакуум или агрессивные среды ускоряют износ. В таких случаях применяются специальные материалы и индивидуальные решения под конкретные условия.
• Аварии и срочный ремонт — при внезапном выходе из строя важно быстро восстановить работу. Используются временные аналоги или упрощённые решения с последующей заменой на точный вариант.
• Модернизация и несовместимость стандартов — замена требуется при переходе на новые напряжения, крепления или для повышения эффективности. Это часто сопровождается доработкой конструкции и системы управления.

Практически все случаи сводятся к трём причинам: устаревание, нестандартность конструкции или недоступность оригинала, а сама замена почти всегда требует не просто подбора, а инженерной адаптации.

Подбор аналога ТЭНа

Замена трубчатого электронагревателя (ТЭНа) на аналог — задача, которая на практике выходит далеко за рамки подбора «по мощности и напряжению». Даже при внешнем сходстве два нагревателя могут работать принципиально по-разному: перегреваться, быстро выходить из строя или не обеспечивать нужный тепловой режим.

Какие параметры определяют выбор аналога

Перед тем как рассматривать геометрию, всегда анализируются базовые характеристики:

• Напряжение и мощность.
• Удельная мощность (Вт/см²) — ключевой параметр для ресурса.
• Рабочая температура.
• Среда нагрева: воздух, вода, масло, агрессивные жидкости.
• Материал оболочки (нержавеющая сталь, жаростойкие сплавы и т.д.).
• Тип монтажа: резьба, фланец, прижимная пластина.

Именно сочетание этих параметров определяет, можно ли сделать прямой аналог или потребуется переработка конструкции.

Когда возможно повторение ТЭНа 1:1

Полное копирование — наиболее простой и надёжный вариант, если он технически реализуем.

Это возможно, если:

• Есть точный образец или чертёж — известны длина, диаметр трубки, сохранены радиусы гибов и форма, понятна длина активной зоны.
• Не изменились условия эксплуатации — та же рабочая среда (например, вода без изменения химсостава), прежние температурные режимы, аналогичная теплоотдача.
• Доступны те же материалы — оболочка (например, AISI 304/316 или аналог), нагревательная спираль (нихром Х20Н80, Х15Н60, фехраль GS SY, Х23Ю5).
• Стандартное крепление — типовая резьба или фланец без доработок.

• оборудование с жёсткими габаритами,
• серийные машины (OEM),
• пищевые и медицинские установки.

В таких случаях отклонение от оригинала может повлиять на безопасность или сертификацию.

Как подбирается аналог, если повторение 1:1 невозможно

Когда ТЭН нельзя точно воспроизвести по геометрии, задача сводится к корректной адаптации под существующие условия работы. В этом случае важнее не форма, а сохранение требуемого теплового режима. Самый быстрый способ — использование переходников. Они позволяют установить ТЭН с другим типом присоединения или габаритами без серьёзной переделки оборудования. Однако дополнительные соединения могут снижать надёжность и влиять на теплоотвод.

Если этого недостаточно, разрабатывается новый конструктив. При этом форма нагревателя, длина активной зоны и распределение мощности могут изменяться. Такой подход позволяет избежать перегрева и обеспечить стабильную работу даже при отличии от исходной геометрии. Иногда требуется пересмотр самого узла крепления — например, замена резьбы на фланец или изменение схемы монтажа. Это типично при модернизации оборудования.

Ключевой принцип остаётся неизменным: важнее не повторить форму ТЭНа, а обеспечить правильную удельную мощность, теплоотвод и допустимую температуру оболочки. Именно эти параметры определяют ресурс. Ошибки обычно возникают при упрощённом подборе — когда ориентируются только на мощность, игнорируют среду работы или копируют геометрию без перерасчёта нагрузки.

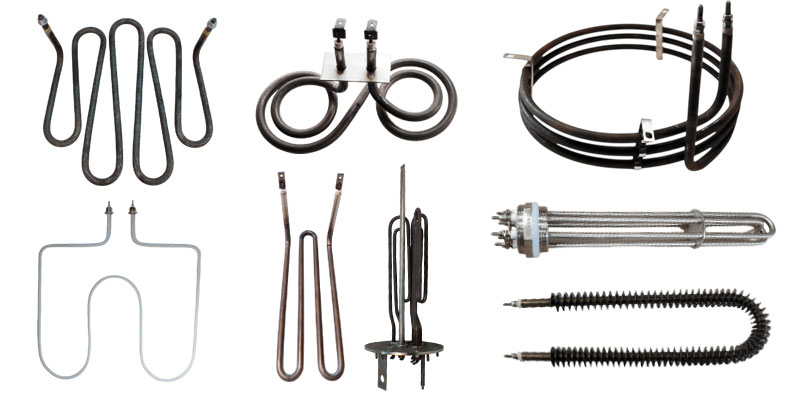

Примеры ТЭНов по чертежу

Влияние изменения мощности и формы на работу оборудования и как это заранее просчитать

При замене или подборе нового ТЭНа нередко допускается целенаправленное изменение отдельных параметров — например, увеличение мощности с целью сокращения времени нагрева или упрощение геометрии для повышения технологичности изготовления. Однако подобные отклонения оказывают прямое влияние как на работу оборудования, так и на ресурс нагревательного элемента. Следует учитывать, что даже незначительные изменения мощности или геометрии способны привести к изменению теплового режима системы.

Как изменение мощности влияет на работу

Мощность ТЭНа определяет не только скорость нагрева, но и нагрузку на всю систему. Если мощность увеличивается, среда действительно нагревается быстрее, но одновременно растёт удельная мощность — количество тепла на единицу поверхности. Это приводит к повышению температуры оболочки ТЭНа. В жидкостях это может вызывать локальное закипание, образование накипи и перегрев, а в воздушной среде — к прожогу или ускоренному окислению.

Снижение мощности, наоборот, делает нагрев более мягким и безопасным, но может привести к тому, что оборудование не выйдет на требуемый режим или будет работать с постоянной недогрузкой. Таким образом, мощность всегда должна рассматриваться вместе с площадью поверхности ТЭНа, а не как отдельный параметр.

Роль формы ТЭНа

Форма нагревателя влияет на распределение температуры и эффективность теплоотдачи. Даже при одинаковой мощности:

• компактная форма концентрирует тепло,
• растянутая — распределяет его более равномерно.

Изменение геометрии может привести к появлению «горячих зон», где температура значительно выше средней. Это особенно критично в вязких средах или при слабой циркуляции.

Кроме того, форма определяет:

• глубину погружения,
• контакт с нагреваемой средой,
• наличие застойных зон.

В результате один и тот же ТЭН по мощности может работать стабильно или перегреваться — только из-за геометрии. На практике мощность и форма всегда рассматриваются вместе через показатель удельной мощности. Если форма упрощается (например, ТЭН становится короче), а мощность остаётся прежней, удельная нагрузка резко возрастает. Это одна из самых частых причин выхода из строя при замене. Обратная ситуация — увеличение длины без изменения мощности — снижает нагрузку и увеличивает ресурс, но может ухудшить динамику нагрева.

Как это влияет на оборудование

Изменение параметров ТЭНа отражается не только на нём самом, но и на всей системе:

• меняется время выхода на режим,
• может нарушиться работа датчиков и автоматики,
• увеличивается нагрузка на контакторы и проводку,
• возникают локальные перегревы среды,
• ускоряется образование отложений.

В сложных системах это может привести к нестабильной работе или аварийным остановкам.

Как заранее просчитать изменения

Чтобы избежать проблем, перед заменой выполняется инженерная оценка.

В первую очередь рассчитывается удельная мощность — отношение мощности к площади поверхности ТЭНа. Она должна соответствовать типу среды: для воды, масла и воздуха допустимые значения сильно различаются.

Далее оценивается теплоотвод:

• есть ли циркуляция,
• какова скорость потока,
• возможны ли застойные зоны.

Также важно учитывать реальную рабочую температуру, а не только заданную в системе.

Если геометрия меняется, проверяется:

• равномерность нагрева,
• отсутствие перегруженных участков,
• корректность длины активной зоны.

В более сложных случаях применяется теплотехническое моделирование или хотя бы упрощённый расчёт теплового баланса. В инженерной практике действует простой принцип: любые изменения мощности или формы должны сопровождаться пересчётом, даже если они кажутся незначительными. Особенно это важно, если:

• меняется среда
• ухудшается теплоотвод
• уменьшается площадь поверхности

Изменение мощности и формы ТЭНа — это не локальная корректировка, а вмешательство в тепловой режим всей системы. Чтобы оборудование работало стабильно, важно заранее оценить удельную мощность, условия теплоотдачи и распределение температуры. Надёжный аналог — это не тот, который похож по форме, а тот, который обеспечивает тот же тепловой результат без перегрузки.

Рекомендации по плановой замене ТЭНов и минимизации простоев производства

Плановая замена ТЭНов позволяет избежать аварийных остановок оборудования и поддерживать стабильность производственного процесса. В отличие от внепланового ремонта, регламентное обслуживание дает возможность заранее управлять ресурсом нагревателей. Ресурс ТЭНа ограничен условиями эксплуатации. Со временем происходит деградация изоляции, окисление оболочки, снижение теплоотдачи и рост риска локальных перегревов. Эти процессы развиваются постепенно, но в итоге могут привести к внезапному отказу оборудования.

Единого срока службы не существует — он зависит от среды, температурного режима, удельной мощности и режима работы оборудования. На практике срок замены задается либо по наработке, либо по результатам контроля состояния.

Наиболее эффективна комбинация регулярной диагностики и плановой замены по ресурсу. Контроль состояния позволяет выявить ранние признаки износа, а замена по наработке исключает работу ТЭНов до критического состояния.

Наиболее эффективна комбинация регулярной диагностики и плановой замены по ресурсу. Контроль состояния позволяет выявить ранние признаки износа, а замена по наработке исключает работу ТЭНов до критического состояния. Минимизация простоев достигается за счет наличия резервных ТЭНов, унификации типоразмеров и стандартизации креплений. Это позволяет выполнять замену быстро, без доработок и подгонки. Дополнительно эффективна замена во время плановых остановок оборудования, когда обслуживание проводится заранее, а не по факту отказа.

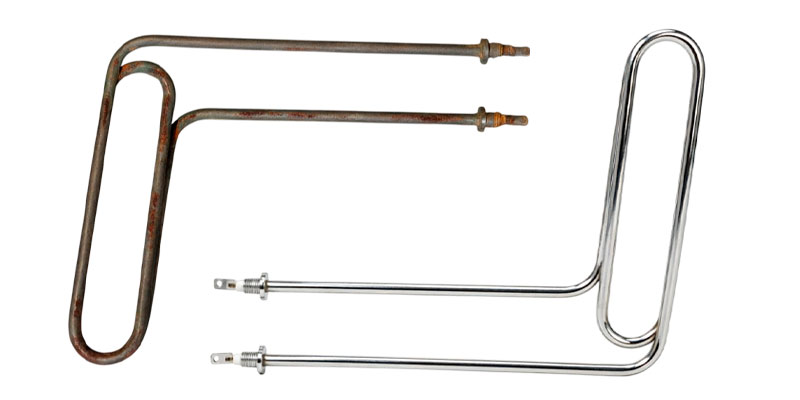

Пример старого и нового ТЭНа

Часто задаваемые вопросы:

Итог

Замена нестандартных или снятых с производства ТЭНов в большинстве случаев требует не прямого подбора, а инженерного подхода с учётом реальных условий эксплуатации. Независимо от исходной причины — износ, модернизация или недоступность оригинала — ключевой задачей остаётся сохранение корректного теплового режима оборудования.

Практика показывает, что надёжность и ресурс нагревателя определяются не столько совпадением геометрии, сколько правильным выбором мощности, материалов и условий теплоотвода. Поэтому эффективная замена — это всегда баланс между конструктивной адаптацией и теплотехническим расчётом, позволяющий обеспечить стабильную и безопасную работу системы.
